VIP会员
从模具预热到胶料称重，慈溪龙昌硅橡胶制品销售生产厂家（生产厂址位于广东深圳）的按键生产始于配料工序的精确控制。操作员依照配方表将生胶、硫化剂与色母投入密炼机，混炼均匀后经开炼机出片，裁切成厚度一致的坯料待用。模压阶段采用真空平板硫化机，在170摄氏度与18兆帕压力下使坯料交联成型，保压时间依据产品壁厚在90至200秒之间浮动。
脱模后的半成品需修剪飞边，随即送入循环热风烘箱进行二次硫化，温度设定160摄氏度持续四小时。这道工序能消除内应力并去除残余低分子物，使按键手感保持长期稳定。印刷车间随后接手，依据客户图样采用移印或激光雕刻工艺在键帽表面制作字符，前者适合多色套印，后者耐磨性更胜一筹。

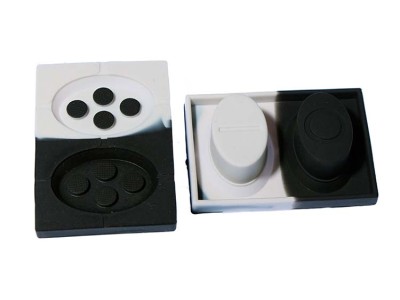

产品类型上，该厂生产的硅胶按键分为导电触点式与复合支架式两种主流结构。触点式依靠底部黑色导电碳粒与PCB金手指导通，适合游戏手柄或对讲机等大行程场景；支架式则嵌入PC骨架增强定位精度，常见于汽车方向盘或医疗设备控制面板。每批按键出货前需经过导通电阻测试与按压寿命抽检，确保接触阻抗低于10欧姆，且连续按压20万次后回弹力衰减不超过初始值的百分之十二。
性能数据同样值得留意，该系列按键的耐温区间为-30℃至70℃，抗紫外线配方能延缓户外设备表面发黏现象。针对高湿度环境，导电碳粒经过抗硫化处理，在85%相对湿度下存放500小时后，接触阻抗变化幅度仍控制在百分之十五以内。按键力值可从80克至150克范围内定制，设计师可根据操作频率选择适配硬度，高频使用场景宜选较轻克数以降低手指疲劳。
日常使用中，若发现按键回弹变慢，可能是缝隙积尘或油膜增厚所致，可用棉签蘸取少许异丙醇轻拭键帽四周。注意避免让液体渗入导电层，清洁后需静置晾干再装回设备。长期不用的整机建议将按键模组拆下单独存放，防止因机壳变形导致按键长期受压失去弹性。该厂配备的弹簧拉压力测试仪与高低温交变箱，能够模拟五年使用周期内的性能变化曲线，为品质追溯提供数据支撑。
